概述：Raytek 高能激光窗口专为消除真空室应用中的损耗而设计，可用作真空窗口、对流光栅或干涉仪补偿板。用于紫外、激光和宽带应用的紫外熔融石英。

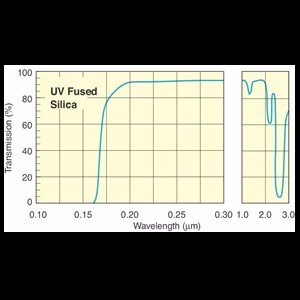

UV级熔融石英是一种合成的高纯度无定形二氧化硅，可提供195至2100nm的最大透射率。无色无定形石英玻璃具有极低的热膨胀系数，良好的光学性能，在紫外区具有优异的透射率。透光率和均匀度均高于石英，晶体形态不存在固有取向和温度不稳定性。它在紫外线下不发射荧光，并且具有抗辐射性。对于高能应用，高纯度熔融石英可以消除可能导致激光损伤的微小缺陷。

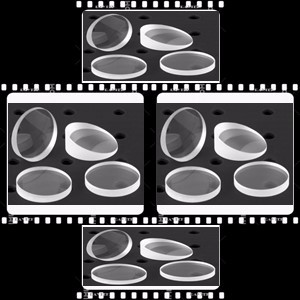

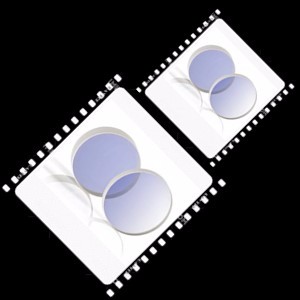

产品名称：高能激光楔形窗
别名：激光楔形窗、激光窗、楔形激光窗、紫外熔融石英楔形窗、高能激光窗、高能激光防护窗等
镜片基材：
紫外熔融石英
|
可选一： |
紫外熔融石英 来自 CORNING、OHARA、SCHOTT、LEONI、AGC、HELLMA、NIKON、VITRON、ETC |
|
可选二： |
等效紫外熔融石英 中国制造，铎镭斯自主品牌 |
涂层：
硬质耐火涂料
主要应用：
|
应用领域一： |
主要用作真空窗、对流光栅或干涉仪补偿板。 |
|
应用领域二： |
高能激光应用 |
|
***** |
|
产品亮点：
1).最大抗损伤能力为10 J/cm2
2).UV熔融石英，具有优异的热稳定性
3).低波前失真
4).硬质耐火涂料
5).25.4 和 50.8 毫米直径
6).不同等级的材料可供选择。
7).高精度、高表面平整度；
8).尺寸可根据客户要求定制
9).快速交货时间和交货时间。
10).匹配超强光学定制和加工能力，包括成型、CNC加工、抛光、粒子束加工、磁通量转换加工、研磨、涂层、轻量化、定制成型、沉孔、钻孔和取芯、边缘和斜面抛光、3D轮廓, 倒角, 台阶&槽, 激光切割&打标, 计量&检测, 精密间距抛光, 双面抛光, 光学组装, 测量等。
11).优秀的售后质量保证，“3R”-退货、更换和退款政策
主要光学技术规格：
|
镜片形状 |
光学楔形窗口 |
表面精度 不规则 |
- |
|
镜片材质 |
紫外线等级 熔融石英 |
热限制 |
- |
|
涂层 |
硬质耐火涂层 |
倒角 |
10Q20：0.25-0.76 mm 面宽 |
|
涂层类型 |
- |
倒角角度/公差 |
45° ±15° |
|
伤害阈值 |
10 J/cm 2 @ 20 ns 脉冲，20 Hz，1064 nm，典型值 |
直径公差 |
+0/-0.13 毫米 |
|
厚度公差 |
±38 毫米 |
楔 |
30 ±15 弧分 |
|
表面质量 |
15-5catch-dig |
清晰光圈 |
中心直径的 80% |
|
表面平整度 |
λ/10 @632.8 nm 在通光孔径上 |
OEM/ODM |
接受 |
流行的物理尺寸规格：
|
基本数据 |
价值 |
|
流行直径值 I |
25.4mm/50.8mm，或定制 |
|
匹配厚度 I |
6.0mm/9.4mm，或定制 |
|
表面平整度 I |
λ/10 @632.8 nm 在通光孔径上 |
|
平行度（楔形） I |
30 ±15 弧分 |
|
AR涂层型号 I |
430-700nm/650-1000nm/1000-1550nm |
|
|
|
|
流行直径值II |
5.0mm/12.5mm/25.0mm/50.0mm/75.0mm等 |
|
匹配厚度 II |
1.0mm、2.0mm、3.0mm等 |
|
表面平整度 II |
λ / 2 @ 632.8nm |
|
平行二 |
≤ 1 弧分； |
|
其他尺寸规格 |
根据需求定制生产 |
主要合作材料厂商：
康宁、小原、肖特、莱尼、AGC、赫尔玛、尼康、威创、C-LASER等
主要出口国家和地区：
美国、英国、日本、德国、西班牙、法国、瑞士、韩国、俄罗斯、巴基斯坦、印度、葡萄牙、加拿大、新西兰、澳大利亚、沙特阿拉伯、土耳其、芬兰、波兰等。
提供的额外增值服务：
1）光学工艺及工艺方案设计；
2）粗加工原料；
3）半精加工原料；
4）制作定制尺寸和形状；
5）设计和供应定制涂料；
6）对客户提供的材料进行修改和表面处理;
7）钻孔、缺口玻璃并提供斜面基板；
8）具有非标准纵横比的精密抛光光学器件；
付款方式：通过 T/T 或西联汇款。
交货时间： 7-10天。
质量保证：我们的光学产品提供“3R”政策的质量保证。对于任何劣质产品负责退货、换货和退款。
